一、扬州贝尔阀门控制智能调节型电动阀门装置简介：

DZW60-24Z整体型阀门电动装置简称为Z型电装，是阀门实现开启、关闭或调节控制的驱动设备。Z型电装适用于闸阀、截止阀、隔膜阀、柱塞阀、节流阀、水闸门等。可用于明杆阀，也可用于暗杆阀。 本系列电装具有功能全、性能可靠、控制系统先进、体积小、重量轻、使用维护方便等特点。可对阀门实行远控、集控和自动控制。广泛用于电力、冶金、石油、化工、造纸、污水处理等行业。

二、扬州贝尔阀门控制智能开关型电动阀门装置特点：

1.该装置防尘、防雨、防轻腐蚀、其防护等级为IP55（特殊订货IP65、IP67）。

2.转矩控制机构动作可靠、调节方便、转矩重复精度高。

3.开向和关向可配装2至4只微动开关（特殊订货）。

4.采用阀门电动装置三相异步电机，起动转矩大、转动惯性小、使用寿命长等特点，F级绝缘。

5.工作制为短时10分钟（特殊订货30分钟）。

6.配有机械式（常规型）或液晶（常规型无）阀位指示器，可直观知道阀门的开度大小。

7.采用半自动手-电动切换机构，手动时需要切换手柄，电动时自动复位，结构简单、工作可靠、操作轻便。在断电情况下依然可以用手动功能来完成阀门的开启、关闭或调节。

8.有行程限位和过力矩限位等双重保护，保障了驱动装置和阀门的使用安全。

9.供电电源：常规为380V（±10％），50Hz（特殊订货三相660V、415V、单相220V、60Hz）.

10.防爆标志：ExdIIBT4（常规型不防爆）。

11.环境相对湿度：≤95％（25℃时）。

12.环境温度：-20~+60℃（特殊订货-40~+100℃）。

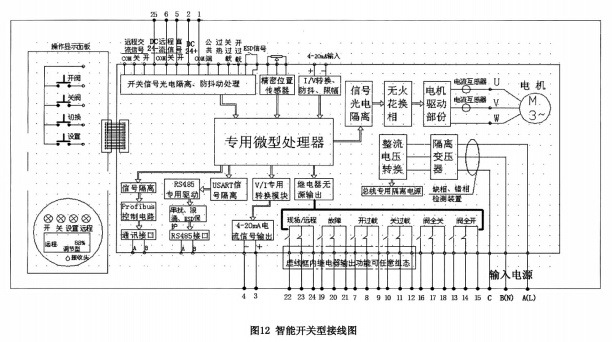

三、扬州贝尔阀门控制智能开关型电动阀门装置接线图：

四、扬州贝尔阀门控制智能开关型电动阀门装置设计标准：

1.常规型阀门电动执行机构的设计标准，完全按照JB/T8528-1997《普通型阀门电动装置技术条件》的有关规定设计生产，使用于无易燃、无易爆、无腐蚀性介质的环境。

2.隔爆型阀门电动执行机构的设计标准，完全按照GB3836.1-2000《爆炸性气体环境用电气设备第1部分：通用要求》，GB3836.2-2000《爆炸性气体环境用电气设备第2部分：隔爆型“d”》及JB/T8529-1997《隔爆型阀门电动装置技术条件》的有关规定设计生产，隔爆标志为ExdIIBT4，适用于于IIA级、IIB级、T1~T4组的爆炸性气体混合物的场合。
