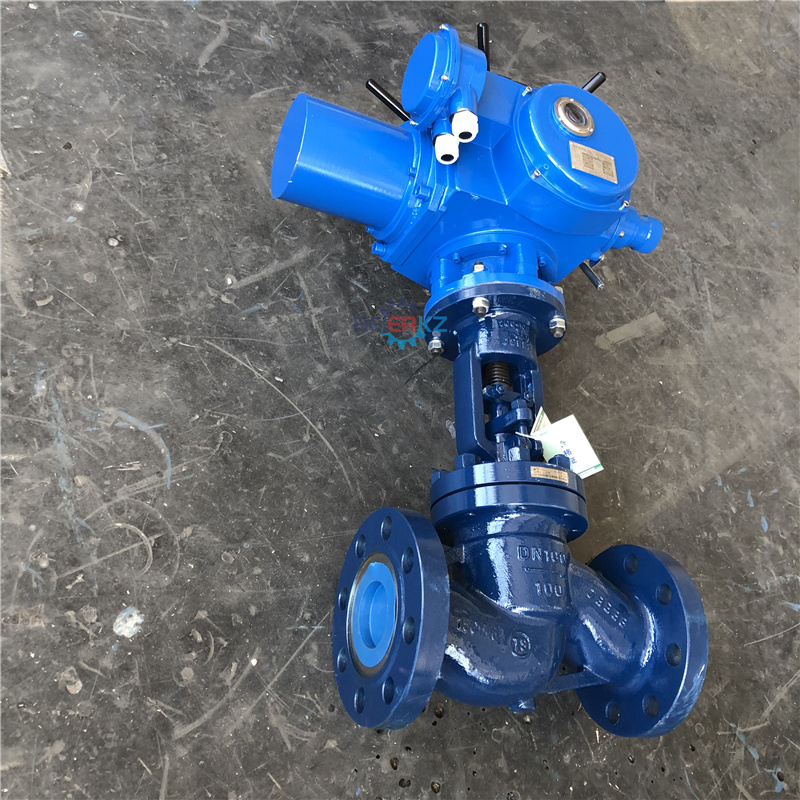

AC380V普通开关型电动截止阀J941Y-16I DN100

一、AC380V普通开关型电动截止阀J941Y-16I DN100概述:

普通开关型电动截止阀J941Y-16I DN100又称电动截门阀,属于强制密封式阀门,所以在阀门关闭时,必须向阀瓣施加压力,以强制密封面不泄漏。当介质由阀瓣下方进入阀门时,操作力所需要克服的阻力,是阀杆和填料的摩擦力与由介质的压力所产生的推力,关阀门的力比开阀门的力大,所以阀杆的直径要大,否则会发生阀杆顶弯的故障。按连接方式分为三种:法兰连接、丝扣连接、焊接连接。从自密封的阀门出现后,电动截止阀的介质流向就改由阀瓣上方进入阀腔,这时在介质压力作用下,关阀门的力小,而开阀门的力大,阀杆的直径可以相应地减少。同时,在介质作用下,这种形式的阀门也较严密。



AC380V普通开关型电动截止阀J941Y-16I DN100结构特点:

①阀瓣、阀座密封面用硬 堆焊而成,耐磨、耐高温、耐腐蚀、抗擦伤性好、使用寿命长。

②阀杆材料为渗氮钢,渗氮后的阀杆表面硬度高、耐磨、抗擦伤,抗腐蚀。

③由于温度、压力等原因,阀门口径DN50以下的阀体、阀盖为模锻件、DN65以上的阀体、阀盖为铸钢件。

④阀体材料品种齐全,填料、垫片可根据实际工况或用户要求合理选配,能适用与各种压力、温度及介质工况。

⑤安装阀门时注意介质的流向,严格按阀门流向箭头指示的方向安装。

⑥电动截止阀尽量垂直安装,阀杆向上。



AC380V普通开关型电动截止阀J941Y-16I DN100操作注意事项:

1、操作阀门前,应认真阅读操作说明。

2、操作前一定要清楚气体的流向,应注意检查阀门开闭标志。

3、检查电动阀外观,看该电动阀门是否爱潮,如果有受潮要作干燥处理;如果发现有其他问题要及时处理,不得带故障操作。

4、对停用3个月以上的电动装置,启动前应检查离合器,确认手柄在手动位置后,再检查电机的绝缘、转向及电气线路。

5、采用现场操作全关闭阀门时,在阀门关到位前,应停止电动关阀,改用微动将阀门关到位。对行程和超扭矩控制器整定后, 次全开或全关阀门时,应注意监视其对行程的控制情况,如阀门开关到位没有停止的,应立即手动紧急停机。

1.本产品应放在干燥的仓库内,严禁露天存放。

2.长期存放,要定期保养。

3.存放时间较长。安装前要进行试压检验,合格后方可安装。

4.安装前应把管道和阀门内腔清理干净

5.安装后产品不应受较大外力。

6.安装时阀门箭头流向是介质受压方向,要和阀体上箭头方向相一致。

7.使用工况要符合性能规范中技术要求。
