DQW40普通隔爆型阀门电动装置

一、DQW40普通隔爆型阀门电动装置产品简单介绍

性能符合JB/T8528-1997《普通型阀门电动装置技术条件》的规定;隔爆型的性能符合GB3836.1-2000《爆炸性气体环境用电气设备1部分:通用要求》,GB3836.2-2000《爆炸性气体环境用电气设备第2部分:隔爆型“d”》及JB/T8529-1997《隔爆型阀门电动装置技术条件》的规定。

部分回转电动装置按防护类型可分为户外型和隔爆型;

按控制方式又可分为常规型、整体型和整体调节型。

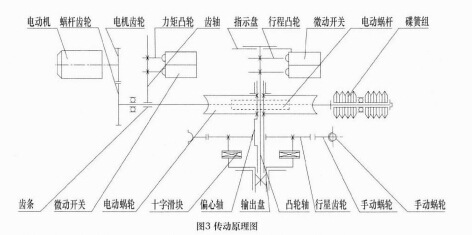

二、DQW40普通隔爆型阀门电动装置结构

DQW40普通隔爆型阀门电动装置由专用电机、减速机构、行程控制机构、力矩控制机构、开度指示机构、手轮、机械限位和电气部分等组成。

注意:隔爆型电气部分增加了隔爆面结构,并采用隔爆型接线盒和隔爆型阀门用电动机。安装、调试和维护时,不可损伤隔爆面;不得在爆炸环境下拆去与电气有关的箱盖带电操作,打开电气箱盖前必须先切断电源;重装时盖严紧固以保证隔爆性能!

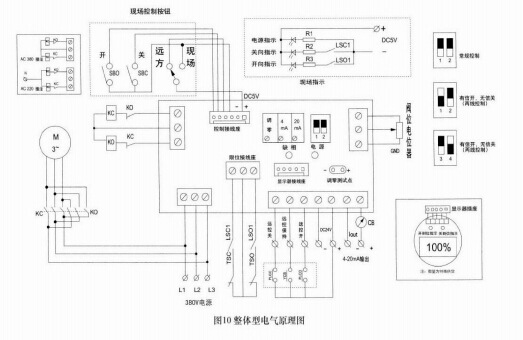

三、DQW40普通隔爆型阀门电动装置控制原理图

四、DQW40普通隔爆型阀门电动装置工作环境

1 电源:常规,三相380V(50Hz)

特别,三相660V、415V(50Hz、60Hz);

单相220V、110V(50Hz、60Hz)

2 工作环境

2.1 环境温度: -20~+60℃  (特别订货 -40~+80℃)

2.2 相对湿度:≤95%(25℃时)

2.3 防护类型

2.3.1户外型:用于无易燃、易爆和无腐蚀性介质的场所;

2.3.2隔爆型:有dI和dIIBT4两种,dI适用于煤矿非采掘工作面;dIIBT4用于工厂,适用于环境为IIA、IIB级T1-T4组的爆炸性气体混合物。(详见GB3836.1)

2.4 防护等级:IP55(特别订货IP65、IP67)

2.5工作制:短时10分钟(特别订货30分钟)
